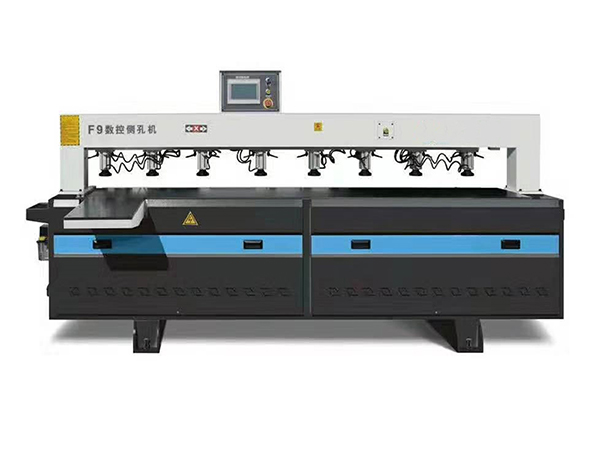

红外线侧孔机优势
通过扫码就可以完成生产,不需要找专门的排钻师傅。大大节省了人工成本。二维码扫描标签、精准快速导入数据、板材快速定位、板材侧面孔位加工,开放的机床端口,可支持对接各种板式家具设计生产软件;板材每天(8小时)生产量为150-180㎡
与数控开料机家具设计生产软件完美结合,真正实现智能化生产。精度高,速度快。
整机床身采用10mm厚壁方轨无缝焊接而成。
进口直线导轨,双导轨设计,阻力小,精度高。伺服驱动传动力更强,斜齿条传动,运行更稳定、精度更高。
进口亨利安齿条,1.5M高精度,耐用,不变形。
数控侧孔机,长料,短料三位一体孔;打木销孔,盲孔;长槽,段槽多种适用。
随机打孔:侧孔机光头可以激光扫描两次,实现随机打孔的需要
光栅专利技术:告别红外光栅对黑板不识别问题
机器参数及配置
名称 | 规格 | 参数 | 配置情况 |
工作行程(X*Y) | 60*2440 | ● | |
主轴电机 | 产地 | 国产 | ● |
功率 | 1.5kw | ● | |
伺服驱动系统 | 方式 | 伺服驱动 | ● |
驱动电机 | 国产750 | ● | |
驱动器 | 750 | ● | |
变频器 | 产地 | 浙江富凌 | ● |
功率 | 2.2kw | ● | |
控制系统 | PLC | ● | |
导轨 | 台湾上银重载型新款H25mm | ● | |
齿条 | 调质处理1.25 | ● | |
定位气缸 | 4套 | ● | |
丝杠 | 台湾TBI | ● | |
电线 | 德国易格斯高柔电缆 | ● | |
床身 | 重型床身(时效处理) | ● | |
龙门立柱 | 高强度钢材 | ● | |
机头 | 航空铝合金35mm加厚型材 | ● | |
平衡气缸 | Z轴配重平衡气缸 | ● | |
台面 | 钢板 | ● | |
防尘 | 导轨全防护刮灰防尘系统 | ● | |
润滑 | 全自动容积式润滑系统 | ● | |
电器保护功能 | 欠压、缺项、相序、过载保护 | ● | |
气源过滤 | 20微米高精度过滤 | ● | |
信号电源 | 明伟14.6A智能供电 | ● | |
按钮开关 | 国产 | ● | |
刀夹 | 自定位 | ● | |
空运行速度 | X轴 | 45m/min | |
轴 | 30m/min | ||
加工速度 | X轴 | 35m/min | |
Z轴 | 15m/min | ||
电源种类 | 380V 50/60HZ |
注意事项
1、符合规定电压,接地良良好。
2、机器必须放在干燥、无腐蚀、固稳、水平位置。
3、先松开环绕托板在调整磨片角度。
4、开机前将所有锁紧部位锁紧。
5、开机后运转正常才可以进行工作
6、磨削工作结束,本机应切断电源。
7、未经认可改变本机,可能引起不良后果。
