FC1313A CCD摄像头

  解决了由于传统手工定位费时费力和由于人为原因导致废品的问题。

  能识别切割大面积图形,一人同时照看多台设备,大量节约人工,电费和场地,综合性价比高。

  适用行业:

  适用于UV打印后期异行切割处理、印制广告、装饰、建筑、模板等行业需要大幅面开料、裁切、雕刻等。

  适用材料:

  pvc、亚克力、聚乙烯、有机玻璃、塑料等板材。

  产品特点:

  解决了由于传统手工定位费时费力和由于人为原因导致废品的问题;

  能识别切割大面积图形,一人同时照看多台设备,大量节约人工,电费和场地,综合性价比高;

  自动识边、模板套切,拼图切割,识别能力强,定位速度快,定位精度高;

  支持特征匹配,两点定位,多模板定位,轮廓提取等多种定位方式;

  图形编辑、排版、控制、输出一站式完成;

  支持多源数据格式:BMP、AL、PLT、DXF、DST等;

  切割精准,切割速度快,无漏标、无乱切现象,切割效率高,产出大;

  强劲的真空吸附系统,可满足多种加工工艺的需求;

  技术参数:

型号1313A-CCD
台面尺寸 1440x2630mm
加工尺寸 1300x1300x200mm
进料高度 200mm
主轴功率 水冷 3.0kw
主轴转速 0-24000rpm
标记点识别 CCD摄像机
刀具直径 Ø3.175,Ø4,Ø6,Ø8,Ø12.7
驱动 伺服
减速机 行星式
传动系统 Z-丝杆直连; X,Y-减速机&斜齿齿轮齿条
控制系统 专用控制系统
机械结构 <工业钢管箱式结构
传动系统 Z-丝杆直连; X,Y-斜齿齿轮齿条
X,Y,Z 导轨 直线导轨
重复精度 <0.03mm/300mm
最大速度 20000mm/min
数据传输 USB
指令格式 HPGL 或者标准G代码
电源规格 AC220V 或 380V,50-60Hz
机器外形尺寸 2050x3060x1650mm
包装尺寸 2200x3210x1800mm
机器毛/净重
   备选型号
1200kg
   N1-1313, N1-1318, N1-1325,N1-1530

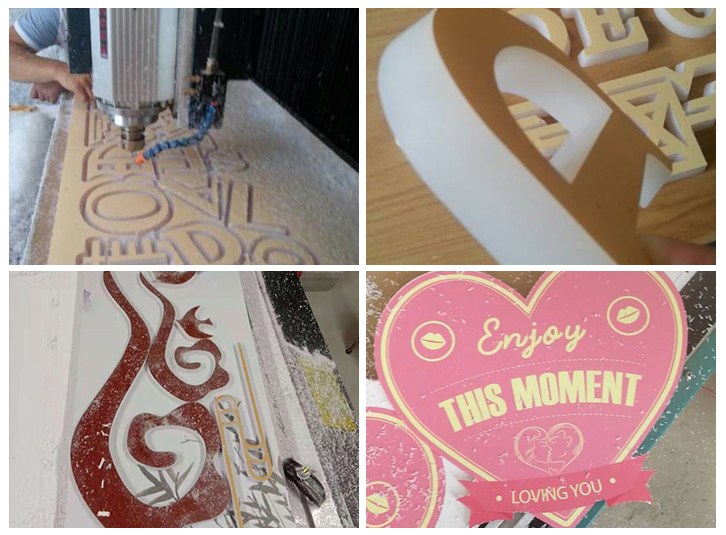

  客户现场加工实图:
